Hangi reflektörün otomobil lambaları için uygun olduğunu biliyor musunuz?

yazar: Biliten

2025-07-25

Giriş: Bulmuş projektör lens içindeki çipten dağınık ışık lense nasıl geçiyor? Cevap reflektördür. Bu makale, otomobil lambaları ışınları- yansıtıcı bardakların kılavuzuna odaklanacaktır.

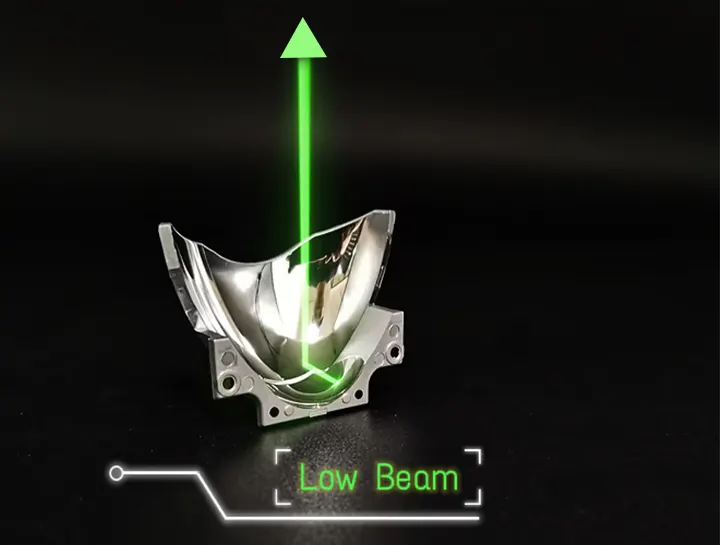

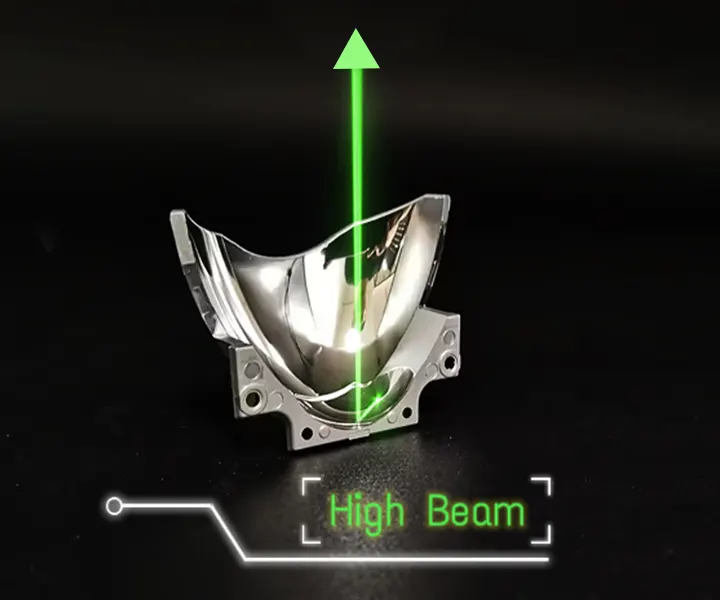

Temel Yansıtıcı Kupa Kavramı

Anlamı: Yansıtıcı kupa, genellikle “yansıtıcı fincan” olarak bilinen, genellikle fincan şeklindeki ışık yayılma yönünü kontrol etmek için kullanılan bir reflektördür.
Fonksiyon: Esas olarak ışığın yansımasını ve odaklanmasını kontrol etmek, nokta ışık kaynağı tarafından yayılan ışığı mümkün olduğunca bir ışına dönüştürmek, ışığın kullanım verimliliğini artırmak, uzun mesafeli spotlamayı gerçekleştirmek ve aydınlatmanın aralığını ve yoğunluğunu arttırmak için kullanılır. Aynı zamanda, çeşitli sahnelerin aydınlatma gereksinimlerini karşılamak için farklı tasarım gereksinimlerine göre ışığın dağılımını ve ışınlama açısını ayarlayabilir.

Yansıtıcı Kupanın Temel Yapısı

1. Yansıtıcı yüzey: Hassas optik teknolojiyle tasarlanan iç yüzey, ışığın yansıma etkisini doğrudan etkiler.

2. Açma (Diyafram): Işık ışınının difüzyon açısını belirler. Diyafram ne kadar büyük olursa, projektör aralığı o kadar geniş olur.

3. Alt (ışık kaynağı kurulum konumu): Işığın yansıtıcı yüzeye doğru bir şekilde yansıtıldığından emin olmak için ışık kaynağını (LED, halojen lamba, lazer vb.) Düzeltmek için kullanılır.

4 Destek yapısı: Yansıtıcı kupanın mekanik mukavemetini ve stabilitesini koruyun.

Yansıtıcı bardakların türleri ve optik ilkeleri

Yansıtıcı bardakların optik tasarımı, yansıma yasasına dayanır (olay açısı = yansıma açısı) ve ışığın yönü farklı kavisli yüzey şekilleri tarafından kontrol edilir:

1. Parabolik Yansıtıcı Kupa: Odaktan ışık yayılır ve parabol tarafından yansıtıldıktan sonra paralel bir ışın oluşturur. (El feneri gibi)

2. Elipsoidal Yansıtıcı Kupa: Işık bir odaktan yansır ve başka bir odağa yaklaşır. (araba farları gibi)

3. Çok eğimli kompozit reflektör bardağı: Düzgün ışık dağılımı elde etmek için farklı eğrilikleri birleştirin. (sahne aydınlatması gibi)

4. Serbest biçimli Reflektör Kupası: Bilgisayar optimizasyonu tasarımı yoluyla karmaşık ışık noktaları elde edilebilir. (araba farları, tıbbi aydınlatma gibi)

Yansıtıcı bardakların malzemeleri ve özellikleri

Malzeme	Yansıtma	Sıcaklık direnci	Ağırlık	Maliyet
Eloksal alüminyum	%85 ~%95	200 ℃+	Işık	Orta ila yüksek
PC+alüminyum	%85 ~%90	<120 ℃<120 ℃	Çok hafif	Düşük
Cilalı alüminyum	%90+	orta	Işık	Orta
Gümüş cam	%85-%95+	Çok yüksek	Ağır	Yüksek
Seramik	%50-%60	Çok yüksek	Çok ağır	Yüksek

Otomotiv lambaları için hangi malzeme daha uygundur?

Şu anda, PC (polikarbonat) + vakum alüminyum kaplama, araba far reflektörleri için ana seçimdir. Sebepler aşağıdaki gibidir:

1. Hafiflik talebini karşılayın

PC plastiğinin yoğunluğu, metalden (alüminyum 2.7 g/cm³) veya camdan (2,5 g/cm³) daha düşük olan yaklaşık (yaklaşık 1.2 g/cm³) ve daha hafiftir. Bu özellik, otomotiv endüstrisinin ağırlık azaltma eğilimine uyarak yakıt tüketimini azaltmaya veya elektrikli araçların dayanıklılığını artırmaya yardımcı olur.

2. Esnekliği tasarlayın

PC, otomobil lambaları için hassas ışık dağılımı gereksinimlerini karşılayarak serbest biçimli yüzeyler ve çok açılı yansımalar gibi karmaşık yapılar oluşturabilen enjeksiyon kalıplama teknolojisi kullanılarak kalıplanabilir. Damgalama veya CNC işleme gerektiren metal reflektörlerle karşılaştırıldığında, PC enjeksiyon kalıplama teknolojisi daha az zordur.

3. Hava direnci ve darbe direnci

PC malzemesinin kendisi güçlü darbe direncine sahiptir ve araç sürüşü ve çakıl etkisi sırasında titreşim gibi sert ortamlara dayanabilir. Aynı zamanda, alüminyum kaplama koruyucu kaplama ile birleştiğinde oksidasyonu etkili bir şekilde önleyebilir ve yansıtıcı kupanın yansıtıcılık ömrünü uzatabilir.

4. Maliyet ve kitle üretim verimliliği

PC enjeksiyon kalıplama büyük ölçekli üretim için uygundur ve parça başına maliyet metal işlemeden çok daha düşüktür; Metal reflektörler, maliyetleri de artıracak ilave anodizasyon veya parlatma gerektirir.

5. Optik performansın optimizasyonu

Vakum alüminyum kaplamanın yansıtılması, metal yansıtıcı bardaklarınkine yakın olan%85 ~%90'a ulaşabilir ve ışık noktasının tekdüzeliği kavisli yüzey tasarımı ile optimize edilebilir. Kaplama, koruyucu bir film yoluyla çizikler ve korozyondan korunabilir ve uzun süre yüksek bir yansıtıcılığı koruyabilir.

Özet

Otomobil lambalarının gerçek uygulamasında, polikarbonat (PC) ve alüminyum kaplamanın malzeme kombinasyonu, hafifliği, yüksek yansıtma, mükemmel hava direnci ve maliyet avantajları nedeniyle yansıtıcı bardaklar için ana seçim haline gelmiştir. Oksitlenmesi kolay olan ve hacimli olan cam enjeksiyon kalıplama, karmaşık optik tasarımlar elde edebilir ve koruyucu kaplama ile birleştirilmiş vakum alüminyum kaplama tabakası uzun süreli ve kararlı optik performans sağlayabilir. LED teknolojisinin ve akıllı otomobil lambalarının sürekli geliştirilmesiyle, bu malzeme kombinasyonu performans ve kitle üretim verimliliğinde yeri doldurulamaz avantajlar göstermiştir. Gelecekte, kaplama teknolojisinin daha da yükseltilmesi ile uygulama beklentileri daha geniş olacaktır.
