المكونات البصرية - المنشور

مؤلف: Biliten

2025-11-07

في تصميم إضاءة السيارات، من الطرق الشائعة لتقليل فقد الطاقة الضوئية استخدام عاكسات ذات معاملات انكسار عالية. ومع ذلك، فإن بعض الخسارة أمر لا مفر منه عندما ينكسر مصدر الضوء. قام المصممون المبتكرون بدمج عنصر بصري يمكنه تقليل فقدان الطاقة الضوئية بشكل كبير في أحدث تصميماتهم: المنشور.

ما هو المنشور؟

المنشور هو عنصر بصري شفاف يستخدم عادةً لتشتيت الضوء وانكساره. تشمل المواد الشائعة الزجاج البصري عديم اللون والفلوريت والكوارتز والبلاستيك الشفاف.

لماذا يقوم مصممو المصابيح الأمامية للسيارات بدمج المنشورات في المصابيح الأمامية للسيارة؟

السبب الأساسي وراء قيام مصممي المصابيح الأمامية بإضافة المنشورات هو الاستفادة من خصائص الانكسار والتشتت وتوجيه الضوء الدقيقة لتلبية الاحتياجات الأساسية لإضاءة السيارة:

1. تحسين توحيد الضوء وتحسين الراحة البصرية.

عندما تبعث مصادر ضوء LED الضوء مباشرة، غالبًا ما يتم توزيع شدة الضوء بشكل غير متساوٍ. وهذا يؤدي إلى سطوع منخفض ووهج قوي للغاية. من خلال إدخال هيكل المنشور، يتم تشتيت الضوء وإعادة توزيعه بشكل فعال بعد انكسارات متعددة داخل المنشور، مما يجعل شدة الضوء التي تضيء الأرض أو المقدمة أكثر تجانسًا. تساعد هذه العملية على التخلص من النقاط المضيئة أو المناطق المظلمة الموضعية، وتقلل من التعب البصري للسائق، وتجعل تأثير الإضاءة أكثر توافقًا مع احتياجات الراحة البصرية للعين البشرية.

2. توسيع مجال رؤية الإضاءة وتقليل النقاط العمياء.

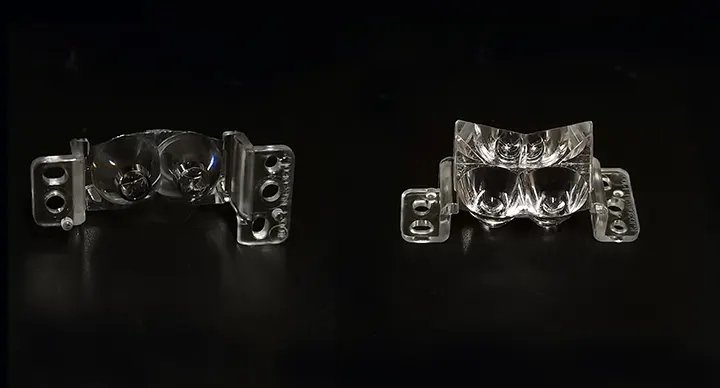

تتطلب القيادة تحقيق التوازن بين مجال الرؤية الرئيسي الأمامي والرؤية المحيطية على كلا الجانبين. يحتوي مصدر الضوء الواحد على نطاق إضاءة محدود ولا يمكنه توفير إضاءة كافية لكل من الأمام والجانبين في نفس الوقت. تعمل المنشورات الصغيرة، من خلال الانكسار بزوايا مختلفة، على نشر بعض الضوء نحو جوانب السيارة، مما يوسع نطاق الشعاع على كلا الجانبين، ويقلل النقاط العمياء، ويحسن رؤية السائق على كلا الجانبين عند الانعطاف أو القيادة بسرعات منخفضة، وبالتالي تعزيز سلامة القيادة.

3. هيكل بسيط، وتعزيز الأداء

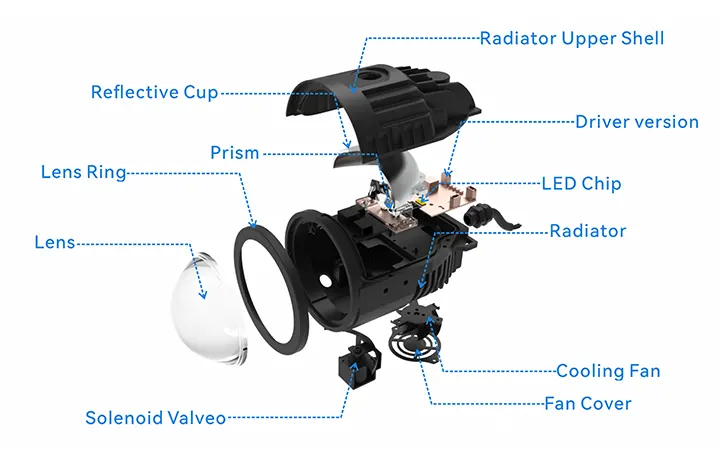

يسمح هيكل المنشور المدمج بتشكيله بشكل متكامل في المكونات البصرية الداخلية للمصباح الأمامي، مما يتيح التحكم المعقد في الضوء ضمن المساحة المحدودة للمصباح الأمامي. يمكن لمعظم عناصر المنشور أن تحل محل كوب الشعاع العالي مباشرة، مما يلغي الحاجة إلى إعادة تصميم مكونات المصابيح الأمامية، وبالتالي تقليل تكاليف التصميم مع تعزيز الأداء البصري للمصابيح الأمامية.

إلى جانب المصابيح الأمامية للسيارات، يلعب المنشور أيضًا دورًا حاسمًا في الأدوات المساعدة مثل إشارات الانعطاف، وأضواء الفرامل، ومصابيح الضباب. تستخدم إشارات الانعطاف بنية منشورية متعددة الأوجه لكسر الضوء إلى أشعة تحذير متعددة الاتجاهات، مما يحسن رؤية السيارة في البيئات المرورية المعقدة. تستخدم مصابيح الفرامل مجموعة من المنشورات الدقيقة لتعزيز اختراق الضوء، مما يسمح للمركبات التالية بإدراك إشارات الكبح بسرعة حتى في المطر أو الضباب. تستخدم مصابيح الضباب، كمعدات إضاءة مهمة في الظروف الجوية السيئة، تصميمًا مبعثرًا قائمًا على المنشور لتحويل الضوء إلى شعاع موحد واسع الزاوية ومنخفض السطوع، مما يضيء الطريق أمامك مع تجنب عدم وضوح الرؤية الناجم عن انعكاس الضوء، مما يحسن بشكل كبير سلامة القيادة في المطر والضباب.

آفاق تطوير المنشور

في التطوير المتكامل لإضاءة السيارات والقيادة الذكية، تظهر تكنولوجيا المنشور وعدًا كبيرًا. يستخدم منشور الانعكاس الداخلي الكلي TIR تصميم هيكل مخروطي الشكل، مما يحقق كفاءة بصرية تزيد عن 90%. مع نضوج تكنولوجيا تشكيل الزجاج على مستوى الرقاقة، من المتوقع أن يتم تحقيق التصنيع المتكامل للهياكل المركبة ذات المنشور شبه الكروي في المستقبل. سيؤدي ذلك إلى تقليل حجم المكونات البصرية مع تحسين كفاءة استخلاص الضوء، مما يوفر حلاً تقنيًا أكثر اكتمالاً للمصابيح الأمامية الليزرية وأنظمة مصفوفة LED. من ناحية أخرى، فإن الطلب المتزايد على دقة الإدراك البيئي في أنظمة القيادة الذكية يدفع إلى تطوير المنشورات نحو المصفوفات الضوئية القابلة للتعديل. من خلال تحريف زاوية الإضاءة ديناميكيًا، يمكن مطابقة توزيع مجال الضوء بدقة مع منطقة كشف الليدار، ويمكن للتغيرات في الوقت الفعلي في شكل الشعاع أن تنقل حالة تشغيل السيارة، وتشكيل نظام تحكم ذكي في الضوء يدمج "إدراك الإضاءة والتفاعل البيئي"، وبالتالي تعزيز سلامة القيادة ودعم تحقيق وظائف القيادة الذاتية المتقدمة.

توصية المنتج

يعد Biliten B60 وBiliten B60 PRO من أكثر المنتجات النموذجية التي تحل محل عاكس الشعاع العالي بمنشور.

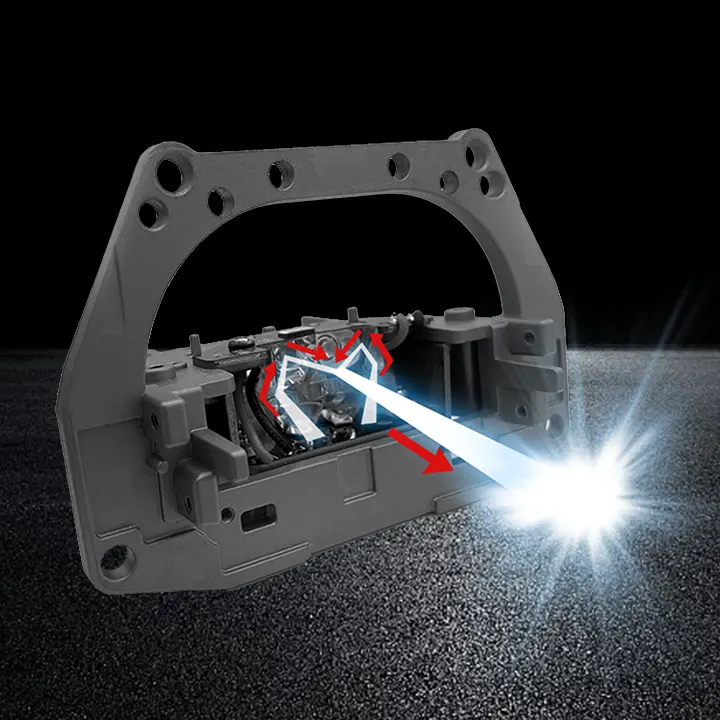

يستخدمون منشورين مثلثيين متصلين معًا كوحدة واحدة. من خلال الزاوية الخاصة للمنشور، يتم تقليل فقد الضوء أثناء الانكسار بشكل كبير. يمكن أن تصل إضاءة الشعاع العالي والمنخفض إلى 10000 لوكس.

كما أنه يوسع نطاق الإضاءة على كلا الجانبين، مما يحسن رؤية السائق عند الانعطاف.

المنتجات الجديدة متاحة الآن للشراء

كما ذكرنا سابقًا، يتم استخدام المنشور أيضًا في الإضاءة المساعدة للسيارات.

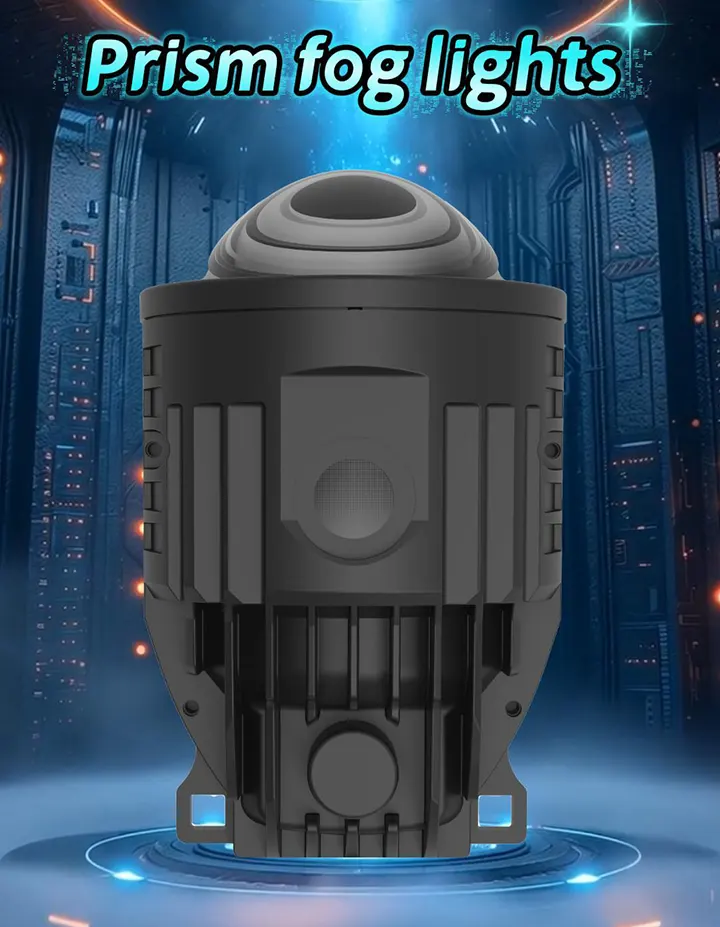

تستخدم مصابيح الضباب القادمة من BILITEN المنشورات لتحسين السطوع ونطاق الإضاءة.
يتم تركيب مروحة خلف غطاء المحرك، مما يوفر المساحة في المصابيح الأمامية ويحسن كفاءة تبديد الحرارة.

باختصار، يعد تضمين المنشور داخل المصابيح الأمامية للسيارات حلاً كلاسيكيًا في مجال الهندسة البصرية. وبفضل هيكله المادي البسيط وزوايا التصميم المعايرة بدقة، فإنه يتغلب بكفاءة على التحديات الأساسية مثل توزيع الضوء، والتوحيد، والامتثال التنظيمي. وحتى اليوم، مع التطبيق الواسع النطاق لتقنية LED الحديثة، يستمر هذا المبدأ الأساسي في الازدهار في أشكال مبتكرة مثل أدلة الضوء، ليصبح إنجازًا فكريًا لا يمكن استبداله في تصميم المصابيح الأمامية للسيارات.
