ما الذي يميز الشريحة الصغيرة داخل مصابيح سيارة LED؟
مؤلف: Biliten
2025-08-23
مقدمة: قدمت المقالات السابقة مصادر إضاءة مشتركة وخصائصها الأساسية في إضاءة السيارات. ستوفر هذه المقالة مقدمة مفصلة لبطاطا LED ، قلب مصابيح LED للسيارات التلقائية ، لمساعدتك في الحصول على فهم أعمق لأضواء LED للسيارات.
يغير تطبيق رقائق LED في حقل إضاءة السيارات بشكل عميق تقنيات إضاءة السيارات وعرضها. تكمن مزاياها الأساسية في توفير الطاقة والكفاءة العالية ، والحياة الطويلة للغاية والمرونة في التصميم ، مما يؤدي إلى ترقيات ثورية للسيارات الحديثة.
المبادئ الفنية لرقائق LED للسيارات
1. الهيكل الأساسي: تتكون رقائق LED للسيارات بشكل أساسي من خمسة مكونات: الركيزة ، الطبقة الفوقية ، الأقطاب الكهربائية ، طبقة الفسفور ، وهيكل التغليف. تعمل هذه المكونات معًا لتحقيق أداء مضيء فعال ومستقر.
2. رقاقة واحدة مقابل تصميم متكامل متعدد السقوط
تصميم رقاقة واحد: يتم تعبئة شريحة LED واحدة بشكل مستقل. يتم تحقيق التدفق المضيء المستهدف عن طريق ضبط حجم الرقاقة أو التيار أو الفوسفور.
تصميم متكامل متعدد النقاط: يتم دمج رقائق LED متعددة في حزمة واحدة أو في صفيف معياري.
2. رقاقة واحدة مقابل تصميم متكامل متعدد السقوط
تصميم رقاقة واحد: يتم تعبئة شريحة LED واحدة بشكل مستقل. يتم تحقيق التدفق المضيء المستهدف عن طريق ضبط حجم الرقاقة أو التيار أو الفوسفور.
تصميم متكامل متعدد النقاط: يتم دمج رقائق LED متعددة في حزمة واحدة أو في صفيف معياري.
مزايا رقائق LED للسيارات
1. كفاءة الطاقة العالية: كفاءة التحويل الكهروضوئية العالية ، وتستهلك خُمس طاقة مصابيح الهالوجين فقط ، يقلل بشكل كبير من الحمل الكهربائي للمركبة ، مما يحسن نطاق سيارات الوقود أو كفاءة البطارية في السيارات الكهربائية.
2. السطوع العالي والاستجابة السريعة: السطوع العالي (يمكن أن تصل شريحة واحدة إلى أكثر من 1000 شمعة) وسرعات استجابة على مستوى المللي ثانية تعزز سلامة الفرامل وإشارات الدوران.
3. مرونة التصميم: مضغوط ومعيار ، فإنه يسهل التصميمات الشخصية مثل المصابيح النهارية أثناء النهار والمصابيح الأمامية المصفوفة وإشارات الدوران الديناميكي.
2. السطوع العالي والاستجابة السريعة: السطوع العالي (يمكن أن تصل شريحة واحدة إلى أكثر من 1000 شمعة) وسرعات استجابة على مستوى المللي ثانية تعزز سلامة الفرامل وإشارات الدوران.
3. مرونة التصميم: مضغوط ومعيار ، فإنه يسهل التصميمات الشخصية مثل المصابيح النهارية أثناء النهار والمصابيح الأمامية المصفوفة وإشارات الدوران الديناميكي.
تحديات رقائق LED للسيارات
1. تبديد الحرارة
تزداد درجات حرارة تقاطع LED عالية الطاقة ، مما يؤدي إلى تحلل مضيئة (على سبيل المثال ، يتم النصف من العمر لكل زيادة 10 درجة مئوية في درجة حرارة الوصلات). وهذا يتطلب تصميمات تبديد الحرارة المعقدة (على سبيل المثال ، ركائز السيراميك وأنابيب الحرارة) ، وزيادة التكاليف.
2. الاختناقات الفنية
حد الفعالية المضيئة: حاليًا ، تبلغ فعالية LED المضيئة التجارية حوالي 200 LM/W ، بالقرب من الحد النظري (حوالي 300 LM/W) ، مما يترك مساحة محدودة لمزيد من التحسن.
اتساق درجة حرارة اللون: تكون اختلافات الألوان شائعة عند الجمع بين رقائق متعددة ، مما يؤثر على جودة إضاءة المركبات الفاخرة.
3. متطلبات شهادة السيارات الصارمة:يجب أن تمر هذه المنتجات بالمعايير الموثوقة AEC -Q101 ومعايير السلامة الوظيفية ISO 26262 ، وتحمل درجات الحرارة القصوى من -40 درجة مئوية إلى 125 درجة مئوية ، والاهتزاز ، واختبارات رذاذ الملح ، مما يؤدي إلى دورة طويلة في البحث والتطوير.
تزداد درجات حرارة تقاطع LED عالية الطاقة ، مما يؤدي إلى تحلل مضيئة (على سبيل المثال ، يتم النصف من العمر لكل زيادة 10 درجة مئوية في درجة حرارة الوصلات). وهذا يتطلب تصميمات تبديد الحرارة المعقدة (على سبيل المثال ، ركائز السيراميك وأنابيب الحرارة) ، وزيادة التكاليف.
2. الاختناقات الفنية
حد الفعالية المضيئة: حاليًا ، تبلغ فعالية LED المضيئة التجارية حوالي 200 LM/W ، بالقرب من الحد النظري (حوالي 300 LM/W) ، مما يترك مساحة محدودة لمزيد من التحسن.
اتساق درجة حرارة اللون: تكون اختلافات الألوان شائعة عند الجمع بين رقائق متعددة ، مما يؤثر على جودة إضاءة المركبات الفاخرة.
3. متطلبات شهادة السيارات الصارمة:يجب أن تمر هذه المنتجات بالمعايير الموثوقة AEC -Q101 ومعايير السلامة الوظيفية ISO 26262 ، وتحمل درجات الحرارة القصوى من -40 درجة مئوية إلى 125 درجة مئوية ، والاهتزاز ، واختبارات رذاذ الملح ، مما يؤدي إلى دورة طويلة في البحث والتطوير.
تأثير رقائق LED للسيارات على أداء الإضاءة
لتحسين سطوع المصابيح الأمامية بشكل أساسي ، غالبًا ما يقوم مصنعو المصباح الأمامي بترقية أو تغيير عدد وحجم رقائق LED على لوحة المصباح الأمامي.

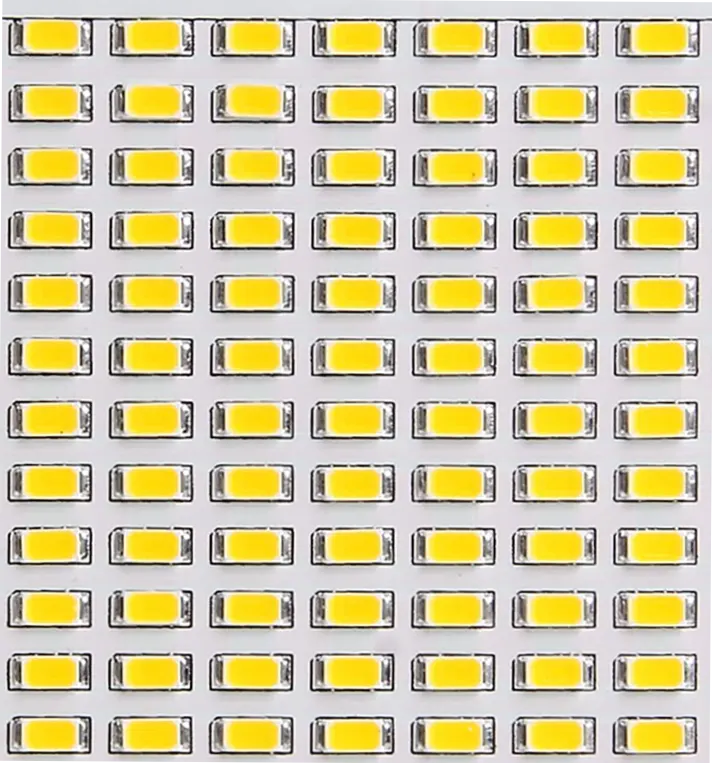

1. عدد الرقائق
عدد الرقائق يتناسب مباشرة مع سطوع المصباح ومسافة الإضاءة. يزيد المزيد من الرقائق من إجمالي التدفق المضيء ، ويمكن زيادة مسافة الإضاءة عالية الحزمة بنسبة 30 ٪ -50 ٪.
لقد وجدت الأبحاث أن عدد الرقائق يؤثر على توحيد أنماط ضوء المصباح. من المرجح أن يحدث النطاق الخفيف والظلام مع أقل من 6 رقائق ، خاصة مع وجود حافة قاسية عند قطع الحزمة المنخفضة. يزيل الترتيب الكثيف من 9-12 رقائق المناطق المظلمة ويحقق نمط إضاءة موحد يلبي معايير الاتحاد الأوروبي. عادةً ما يتم استخدام أكثر من 30 رقائقًا في المصابيح الأمامية المصفوفة الراقية ، مما يتيح التحكم على مستوى البكسل والتحولات الإضاءة إلى الظهور المتغيرة بلا حدود.
لقد وجدت الأبحاث أن عدد الرقائق يؤثر على توحيد أنماط ضوء المصباح. من المرجح أن يحدث النطاق الخفيف والظلام مع أقل من 6 رقائق ، خاصة مع وجود حافة قاسية عند قطع الحزمة المنخفضة. يزيل الترتيب الكثيف من 9-12 رقائق المناطق المظلمة ويحقق نمط إضاءة موحد يلبي معايير الاتحاد الأوروبي. عادةً ما يتم استخدام أكثر من 30 رقائقًا في المصابيح الأمامية المصفوفة الراقية ، مما يتيح التحكم على مستوى البكسل والتحولات الإضاءة إلى الظهور المتغيرة بلا حدود.
2. حجم رقاقة
من الناحية النظرية ، فإن حجم الرقاقة وسطوع المصباح أيضًا متناسبان مباشرة. يستوعب حجم رقاقة أكبر وحدات أكثر انبعاثًا للضوء (مثل تقاطع PN لشريحة LED). في نفس الكثافة الحالية ، يكون التدفق الكلي المضيء أعلى ، وسطوع قاعدة المصباح الأمامي أكثر ملاءمة. تركيز بقعة الضوء: توفر الرقائق الصغيرة الحجم بقعة إضاءة أكثر تركيزًا. عند استخدامها مع العدسة البصرية ، فإنها تحقق بسهولة أكبر بقعة إضاءة تركز بشكل كبير ، وهي مثالية لمتطلبات نطاق المصباح العالي الحزمة. توفر الرقائق الكبيرة الحجم منطقة أكبر للانبعاثات الإضاءة ، مما يؤدي إلى زاوية تباعد الضوء الطبيعية. بعد المرور عبر عدسة توزيع الضوء ، تكون بقعة الضوء أكثر اتساقًا ، مما يخلق "تأثير رصف" أكثر ليونة للمصابيح الأمامية ذات الحزمة المنخفضة.

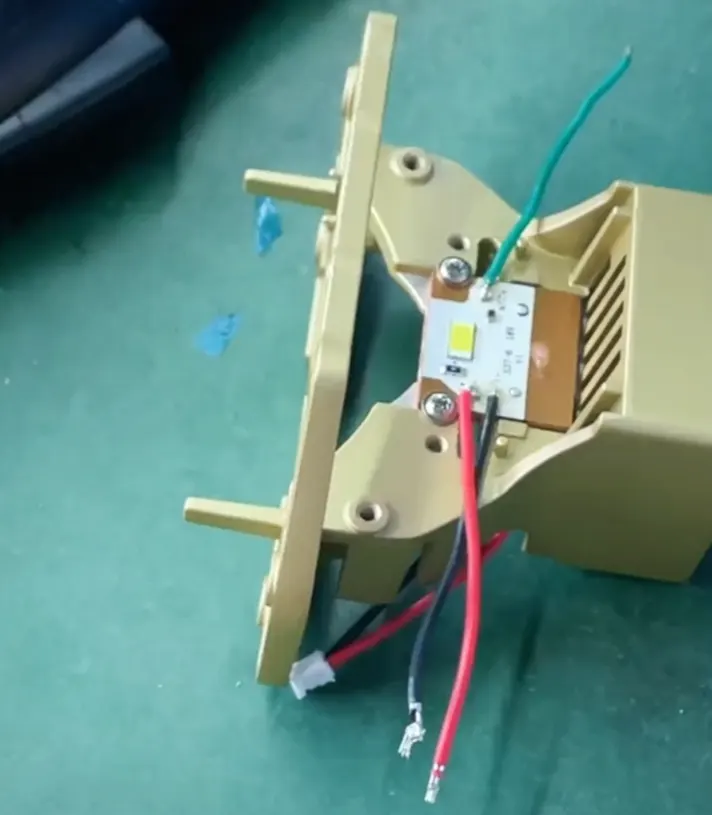

بالإضافة إلى ذلك ، يؤثر عدد وحجم رقائق LED بشكل مباشر على تبديد الحرارة وعمر المصابيح الأمامية. رقائق LED أحادية الرقمية ذات الحجم الصغير لها كثافة حرارة عالية. يمكن أن يؤدي تصميم تبديد الحرارة السيئ بسهولة إلى ارتفاع درجة حرارة تقاطع الرقائق عالية بشكل مفرط ، وتسريع تدهور الضوء وحتى تقصير العمر.
ملخص
لا تقلل من شأن هذه الرقائق غير الواضحة. إنها قلب مصابيح LED للسيارات التلقائية ، ودعم نظام الإضاءة بأكمله. يعد عدد وحجم رقائق السيارات مشروعًا منهجيًا يتطلب اعتبارات شاملة عبر أبعاد متعددة ، ويتطلب تصميمًا متوازنًا يعتبر أداء الإضاءة ، والمتطلبات الوظيفية ، والتحكم في التكاليف ، والموثوقية.
بصفتها الشركة المصنعة ومصمم إضاءة السيارات مع خبرة عشر سنوات في تصميم إضاءة السيارات ، تلتزم Biliten باستمرار بالمبدأ الأساسي لـ "أهداف الأداء - المتطلبات الوظيفية - القيود البيئية - التحكم في التكاليف." يلتزم شركة Biliten بتمثيل حلول مخصصة تتم دمجها بعمق مع تصميم السيارة ، مما يوفر نهجًا عمليًا ، ويقوم بتطوير حلول مخصصة مدمجة بعمق مع تصميم المركبات ، مما يوفر في نهاية المطاف في حلول إضاءة السيارات.
